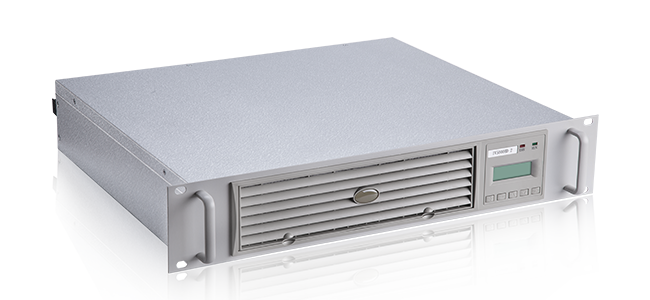

IV2～5KVA并機版
IV2～5KVA并機版
電力逆變器
IV2～5KVA并機版系列電力用高頻逆變器秉承模塊化設計理念，采用DSP數字控制技術、高頻軟開關技術，效率高、可靠性高；采用自主均流技術，即模塊的并聯無需依賴任何其它公共部分（如系統監控等），真正實現了無主并聯，由并聯模塊組成的系統完全實現了嚴格意義上的無單點故障，并聯模塊還可組成高可靠性的N+1供電系統。
功能特點
全數字化控制
軟開關技術
輸入與輸出電氣隔離
小于4mS切換時間
自主均流技術
支持帶電熱拔插
工作電壓范圍寬
風扇控制
中英文雙語操作
技術參數
項目 參數指標 最大并聯模塊數量（并機版） 16個（允許分相） 模塊額定輸出功率 2KVA/3KVA 5KVA 直流輸入
額定電壓（VDC） 220VDC/110VDC 220VDC 電壓允許范圍（VDC） 198～286VDC/98～143VDC 198～286VDC 旁路輸入
交流輸入電壓（VAC） 220VAC±15%（默認）② 交流輸入頻率（Hz） 45~65Hz 切換時間 旁路到逆變輸出 ≤4mS 逆變輸出到旁路 0mS 交流輸出
額定電壓（VAC） 220VAC 額定頻率（Hz） 50Hz 工作模式 旁路優先（默認）③ 功率因數 0.8滯后 負載調整率 ＜2.0% 頻率精度 ＜0.1% 峰值因數 3:1 波形失真度 阻性滿載＜3%，非線形滿載＜5% 效率 ＞90% ④ 并聯不均流度 ＜5%額定電流有效值 逆變過載能力 負載電流：＜105%，連續工作
負載電流：105～125%，持續10min
負載電流：125～150%，持續1min
負載電流：＞150%，60mS關機
旁路過載能力 負載電流：＜125%，連續工作
負載電流：125～150%，持續10min
負載電流：150～175%，持續1min
負載電流：＞175%，60mS關機
保護功能 （1）輸入欠/過壓保護，可自恢復。
（2）輸出過載保護 ，可自恢復。
（3）輸出短路保護, 短路持續時間在3S內可自恢復， 超過3S不可自恢復。
（4）過溫保護，可自恢復。
485通訊規約 MODBUS（默認）⑤ 干接點 常開或常閉點可選 以上參數僅供參考，請以產品說明書為準 備注：
①逆變器可以設置為分相系統，分為獨立的3路輸出，相位偏差120oC，構成3相交流輸出，每相最多可并聯5個模塊；
②允許旁路電壓范圍可設置，默認為220VAC±15%，可在±15%范圍內調節，具體操作詳見操作說明中的用戶設置介紹；
③工作模式有兩種：旁路優先和逆變優先，用戶可設置，詳見操作說明中的用戶設置介紹；
④效率為額定輸入額定輸出，阻性負載條件下測試；
⑤多種通訊規約可設置，詳見操作說明中的用戶設置介紹。
模塊采用2U標準高度，功率接線采用柵型端子，對應產品型號如下：
序號 直流輸入電壓 型號 輸出功率 重量 1 220VDC IV2000H-2 2KVA 10kg 2 IV3000H-2 3KVA 10kg 3 IV5000H-2 5KVA 10kg 4 110VDC IV2000L-2 2KVA 10kg 5 IV3000L-2 3KVA 10kg 相關案例
